BATERIE ELASTYCZNE » BATERIE PAPIEROWE

BATERIE PAPIEROWE

BATERIE PAPIEROWE - Charakterystyka ogólna

- Batrie papierowe są nową koncepcją baterii manganowych stosowanych w rozwiniętej technologii druku cienkich folii. Posiadają bardzo cienkie oraz elastyczne cechy fizyczne.

- Jest to bateria nadająca się do urzadzeń zużywających napięcie w miliamperach. Jednostka komórek posiada napięcie 1.5V i może być dostarczana z 2 baterii serii 3V.

- Niskie koszta produkcji są pomocne w stosowaniu tej technologii w wielu dziedzinach. Przykładem mogą być tu systemy RFID, smart cards (karty inteligentne), kosmetyki czy medycyna (plastry z jonoferezą), etc.



BATERIE PAPIEROWE - model i specyfikacja

- Modele reprezentacyjne pokazane zostały poniżej. Ich Kształt oraz rozmiar mogą być dowolnie zmieniane przez użytkownika, umozliwiając w ten sposób regulację ich rozmiaru oraz potrzeby pojemności.

MODEL

ZDJĘCIE

SPECYFIKACJA

OGÓLNA

PB2060

  • Napięcie Nominalne: 1.5V
  • Grubość: 0.6mm
  • Pojemność: 1.5mAh
  • Zastosowanie: Plastry kosmetyczne, Plastry Medyczne

PB6060

  • Napięcie Nominalne: 1.5V
  • Grubość: 0.6mm
  • Pojemność: 30mAh
  • Zastosowanie: Plastry Medyczne, Urządzenia RFID, Karty muzyczne, etc.

PBP3327

  • Napięcie Nominalne: 1.5V
  • Grubość: 0.7mm
  • Pojemność: 10mAh
  • Zastosowanie: Plastry Medyczne, Urządzenia RFID, Karty muzyczne, etc.

PBP5555

  • Napięcie Nominalne: 1.5V
  • Grubość: 0.7mm
  • Pojemność: 40mAh
  • Zastosowanie: Plastry Medyczne, Urządzenia RFID, Karty muzyczne, etc.

PTB2045

  • Napiecei Nominlane: system 1.5V lub system 3V
  • Zastosowanie: Plastry Kosmentyczne, Plastry Medyczne

INFORMACJA O BATERIACH:

Podsumowanie Specyfikacji Produktu

Nr Modelu:

Napięcie Nominalne

Pojemność  (mAh)

Wymiary (mm)

Waga  (gr)

Zastosowanie

Karta Danych







Średnica

Szerokość

Długość

Grubość







PB2060

1,5

1,5

20

-

-

0,6

0,2

Kosmetyki, Medycyna

WIDOK

PB6060

1,5

30

60

-

-

0,6

2

RFID



WIDOK

PBP5555

1,5

40

-

55

55

0,7

2,5

RFID



WIDOK



PBP3327

1,5

10

-

33

27,5

0,7

0,7

RFID

WIDOK

PB2SP5555

3,0

40

-

55

55

1,3

4,5

RFID

WIDOK

PB2SP3327

3,0

10

-

33

27,5

1,3

1,4

RFID

WIDOK

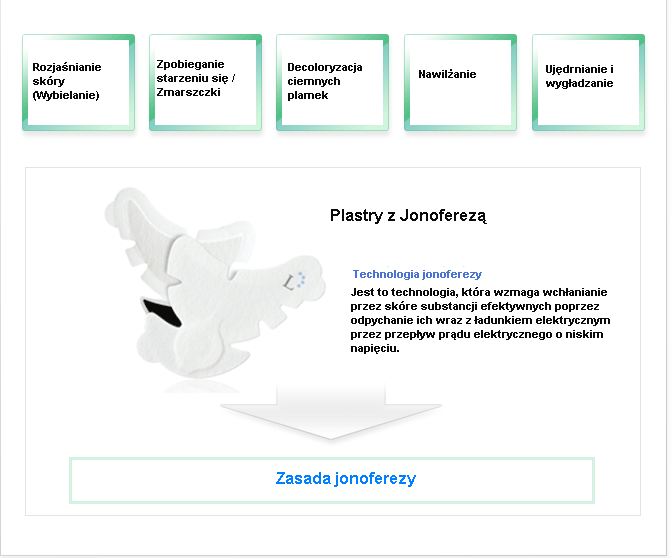

PLASTRY Z JONOFEREZĄ:

- Firma Rocket dostarcza nie tylko baterie papierowe, ale również plastry z baterią. Plaster z baterią jest produktem adoptującym technologię jonferezy, która jest odpowiedzialna za dostarczanie materiałów wewnątrz skóry.

- Możemy stwożyć i dostarczyć plaster nowo zaprojektowany przez klienta.





BATERIE PAPIEROWE - Informacje Techniczne



SYSTEM BATERII (Zn/Mn02):

Bateria papierowa posiada manganowy system zasilania. Zawiera związek MnO2 jako materiał pozytywny, Zn jako materiał nagatywny oraz ZnCL2 lub NH4Cl jako elektrolit. Jest to wysokojakościowa bateria z technologią, która udoskonala obniżenie pojemnosci poprzez długoterminowe magazynowanie.

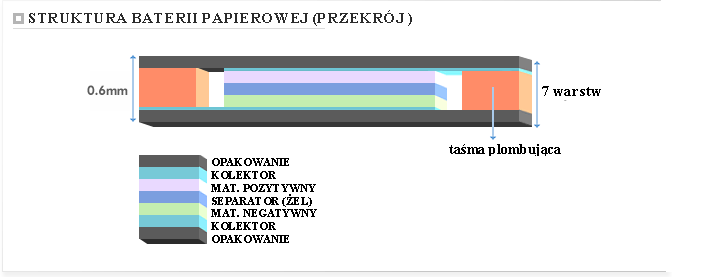

MIĘDZYSTRUKTURA:

Bateria składa się z 7 warstw. Kolektor nadrukowany jest na filmie polimerowym używanym jako zewnętrzny materiał, a materiały pozytywne nadrukowane są na kolektorze. Materiały negatywne stworzone są przy użyciu tej samej metody co materiały pozytywne. Komórka jest skomponowana w osobnym płaszczu razem z elektrolitem typu żelowego, pomiędzy dwiema elektrodami. Bateria jest zamknięta przy użyciu materiału plombującego.

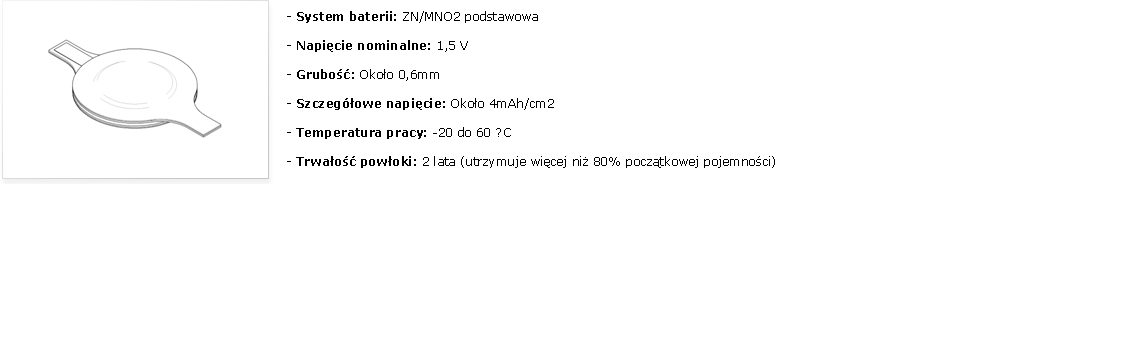

SPECYFIKACJA OGÓLNA:



CHARAKTERYSTYKA ELEKTRYCZNA:

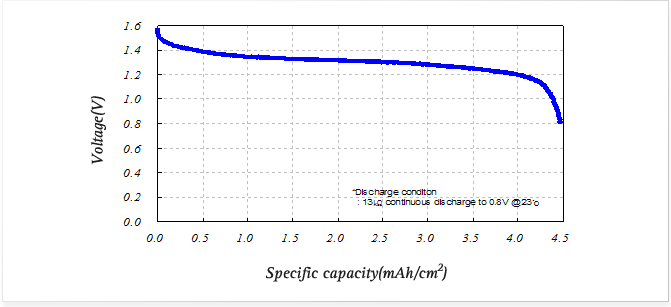

Wykres rozładowywania i szczegóły pojemności.

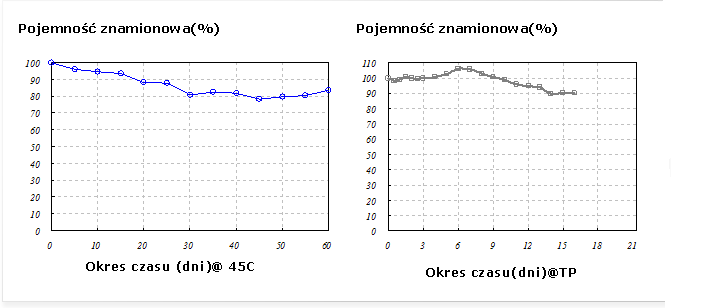

Żywotność listwy.

- Przedstawiamy wyniki przyspieszonego badania w celu oceny żywotności baterii papierowych. Baterie są przechowywane w piecu w temperaturze 45℃, a następnie sprawdzane są ich pojemności co 5 dni. Jak wynika z badań zatrzymały one 80% swojej początkowej pojemności przez 60 dni.

- Sprawdzamy również żywotność baterii papierowych poprzez przechowywanie ich w temperaturze pokojowej, wyniki tych badań pokazały że 90% początkowej pojemności były utrzymywane przez 16 miesięcy od czasu produkcji.

Zależności od temperatury w traceniu pojemności

*Warunki tracenia napięcia: 1.3kohm nieprzerwane rozładowywanie do0.9V

*Model baterii: PBP5555



BATERIE PAPIEROWE - Zastosowanie

Plastry kosmetyczne: Baterie papierowe osadzone są w plastrach z jonoferezą do wybielania i zmarszczki.

Plastry medyczne: Baterie papierowe osadzone są w plastrach z jonoferezą co pomoga w dostarczeniu leków (miejscowego znieczulenia, rozjaśniających, łagodzących,etc) pod skórę.

RFID tag: Baterie papierowe są użyteczne jako źródło prądu w aktywnych RFID tag.

Karty funkcjonalne: Baterie papierowe mogą być używane jako źródło energii w kartach grających i wyświetlaczach.

Mikroprocesor: Baterie papierowe dostarczają prąd do mikroprocesorów.
